康明斯柴油机机油冷却器的拆装与泄漏测试

摘要：柴油发电机组机油冷却器的拆卸与安装涉及冷却液排空、密封面清洁、泄漏测试和扭矩控制等关键环节。本文围绕拆卸前的准备、拆卸与清洁检查、泄漏测试、安装与紧固、最后步骤五个层面展开，说明断开蓄电池、排空冷却液、拆卸机油滤清器和涡轮增压器供油管的前置步骤，分析机油冷却器芯的清洁纪律和碎屑故障后的禁止条款，梳理空气压力测试449～518 kPa的参数要求，并对密封垫安装、按顺序拧紧螺钉、无凹痕扭矩24 N·m与有凹痕扭矩32 N·m的区别进行说明，为柴油发电机组机油冷却器的维修提供参考。

一、拆卸前的准备

1. 断开蓄电池是第一步

防止拆卸过程中意外启动或电路短路。随后参考OEM维修手册确认具体车型的差异。

（1）断开蓄电池是第一步：断开蓄电池是第一步，防止拆卸过程中意外启动或电路短路。

（2）参考OEM维修手册：随后参考OEM维修手册确认具体车型的差异。

2. 排空冷却液

这一步必须在拆卸冷却器盖之前完成，否则冷却液会大量涌入机油道。

（1）必须在拆卸冷却器盖之前完成：排空冷却液这一步必须在拆卸冷却器盖之前完成。

（2）否则冷却液会大量涌入机油道：否则冷却液会大量涌入机油道。

3. 清洁机油冷却器盖周围

防止拆卸时污物掉入润滑系统。拆卸机油滤清器，为冷却器盖的取出腾出空间。拆卸涡轮增压器供油管，这是冷却器盖上方的一个关键连接件。

（1）清洁机油冷却器盖周围：清洁机油冷却器盖周围，防止拆卸时污物掉入润滑系统。

（2）拆卸机油滤清器：拆卸机油滤清器，为冷却器盖的取出腾出空间。

（3）拆卸涡轮增压器供油管：拆卸涡轮增压器供油管，这是冷却器盖上方的一个关键连接件。

二、拆卸与清洁检查

1. 拆下冷却器盖、密封垫和冷却器芯

注意保存好密封垫，检查其是否有破损或老化变形。

（1）拆下冷却器盖、密封垫和冷却器芯：拆下机油冷却器盖、密封垫和机油冷却器芯。

（2）保存好密封垫：注意保存好密封垫，检查其是否有破损或老化变形。

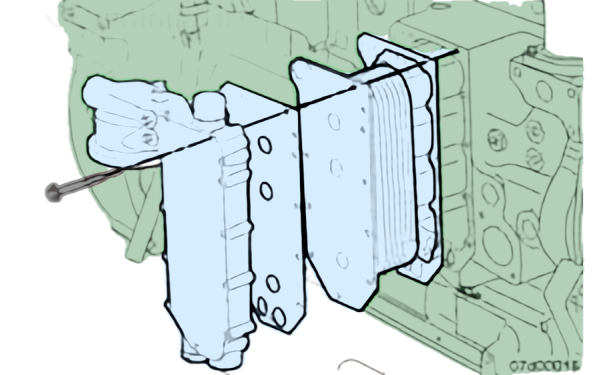

图1  柴油机机油冷却器拆卸方法

2. 清洁环节的两条关键纪律

第一，使用对铜没有腐蚀性的溶剂清洗机油冷却器芯，因为冷却器芯内部含有铜质部件，强酸或强碱性溶剂会腐蚀铜材。第二，清洁缸体和机油冷却器盖的密封表面，确保安装面无残留旧垫片和污垢。

（1）第一条纪律：使用对铜没有腐蚀性的溶剂清洗机油冷却器芯。

（2）原因分析：因为冷却器芯内部含有铜质部件，强酸或强碱性溶剂会腐蚀铜材。

（3）第二条纪律：清洁缸体和机油冷却器盖的密封表面，确保安装面无残留旧垫片和污垢。

图2  清洁机油冷却器盖的密封表面

3. 一条硬性禁止条款

在出现与碎屑相关的发动机故障后，不要继续使用机油冷却器芯。原因是金属颗粒会滞留在冷却器芯的细小通道中，常规清洗方法无法有效清除，这些残留颗粒会在润滑系统中循环流动，导致发动机再次损坏。

（1）硬性禁止条款：在出现与碎屑相关的发动机故障后，不要继续使用机油冷却器芯。

（2）原因分析：金属颗粒会滞留在冷却器芯的细小通道中，常规清洗方法无法有效清除。

（3）残留颗粒的后果：这些残留颗粒会在润滑系统中循环流动，导致发动机再次损坏。

三、泄漏测试

对冷却器芯进行压力测试，检查有无泄漏。如果检测到泄漏，必须更换冷却器，不能修复后继续使用。

（1）压力测试：对冷却器芯进行压力测试，检查有无泄漏。

（2）泄漏的处理：如果检测到泄漏，必须更换冷却器，不能修复后继续使用。

1. 空气压力测试参数

较小压力449 kPa（65 psi），较大压力518 kPa（75 psi）。测试时向冷却器芯内充入压缩空气，在规定的压力范围内保压，观察是否有压力下降或气泡产生。测试压力不能超过较大值，否则可能损坏冷却器芯。

（1）较小压力449 kPa（65 psi）：较小压力449 kPa（65 psi）。

（2）较大压力518 kPa（75 psi）：较大压力518 kPa（75 psi）。

（3）测试方法：测试时向冷却器芯内充入压缩空气，在规定的压力范围内保压，观察是否有压力下降或气泡产生。

（4）测试压力不能超过较大值：测试压力不能超过较大值，否则可能损坏冷却器芯。

2. 测试前的准备工作

在进行压力测试之前，需要先做好几项准备工作。首先，将冷却器芯从冷却器盖中取出，单独进行测试，避免冷却器盖的密封面在测试过程中受到额外应力。其次，清洁冷却器芯的进出口接口，确保测试接头能够紧密连接，防止因接口泄漏导致误判。第三，准备一个干净的测试容器或水槽，用于观察气泡。最后，检查压力表和充气软管是否完好，压力表量程应与测试压力范围匹配，精度不低于1.5级。

（1）将冷却器芯从冷却器盖中取出：将冷却器芯从冷却器盖中取出，单独进行测试。

（2）清洁进出口接口：清洁冷却器芯的进出口接口，确保测试接头能够紧密连接。

（3）准备测试容器或水槽：准备一个干净的测试容器或水槽，用于观察气泡。

（4）检查压力表和充气软管：检查压力表和充气软管是否完好，压力表量程应与测试压力范围匹配。

3. 测试操作步骤

测试操作按以下步骤进行。第一步，将冷却器芯的其中一个接口用专用堵头封堵，另一个接口连接充气软管和压力表。第二步，将冷却器芯放入水槽中，水面应淹没冷却器芯的测试部位。第三步，缓慢向冷却器芯内充入压缩空气，观察压力表读数，升至449 kPa后停止充气。第四步，在449～518 kPa范围内保压，观察水槽中是否有气泡冒出，同时观察压力表读数是否下降。第五步，保压时间通常不少于1分钟，如果压力表读数稳定且水槽中无气泡，判定为合格。第六步，测试完成后，先缓慢释放压力，再拆下测试接头。

（1）封堵接口连接充气软管：将冷却器芯的其中一个接口用专用堵头封堵，另一个接口连接充气软管和压力表。

（2）放入水槽：将冷却器芯放入水槽中，水面应淹没冷却器芯的测试部位。

（3）缓慢充气至449 kPa：缓慢向冷却器芯内充入压缩空气，观察压力表读数，升至449 kPa后停止充气。

（4）保压观察：在449～518 kPa范围内保压，观察水槽中是否有气泡冒出，同时观察压力表读数是否下降。

（5）保压时间不少于1分钟：保压时间通常不少于1分钟。

（6）合格判定：如果压力表读数稳定且水槽中无气泡，判定为合格。

（7）测试后的泄压：测试完成后，先缓慢释放压力，再拆下测试接头。

4. 测试结果的判定

测试结果的判定分三种情况。第一，压力表读数稳定且水槽中无气泡，判定为合格，可以继续使用。第二，压力表读数缓慢下降或水槽中有连续气泡冒出，判定为泄漏，必须更换冷却器。第三，压力表读数快速下降或水槽中有大量气泡，判定为严重泄漏，同样必须更换。需要注意的是，如果气泡仅出现在测试接头的连接处，而非冷却器芯本体，应重新紧固接头后再测，避免因接头泄漏导致误判。

（1）合格的判定：压力表读数稳定且水槽中无气泡，判定为合格，可以继续使用。

（2）泄漏的判定：压力表读数缓慢下降或水槽中有连续气泡冒出，判定为泄漏，必须更换冷却器。

（3）严重泄漏的判定：压力表读数快速下降或水槽中有大量气泡，判定为严重泄漏，同样必须更换。

（4）接头泄漏的排除：如果气泡仅出现在测试接头的连接处，而非冷却器芯本体，应重新紧固接头后再测，避免因接头泄漏导致误判。

5. 测试中的安全注意事项

压力测试涉及压缩空气，操作时应注意安全。充气时应缓慢升压，避免压力骤升导致冷却器芯或测试接头弹出。测试过程中应佩戴护目镜，防止水花或碎屑飞溅伤眼。测试完成后应先泄压再拆卸接头，严禁带压拆卸。如果测试压力超过518 kPa，应立即停止充气并泄压，检查冷却器芯是否损坏。

（1）缓慢升压：充气时应缓慢升压，避免压力骤降导致冷却器芯或测试接头弹出。

（2）佩戴护目镜：测试过程中应佩戴护目镜，防止水花或碎屑飞溅伤眼。

（3）先泄压再拆卸：测试完成后应先泄压再拆卸接头，严禁带压拆卸。

（4）压力超过较大值的处理：如果测试压力超过518 kPa，应立即停止充气并泄压，检查冷却器芯是否损坏。

6. 泄漏测试的必要性

泄漏测试是机油冷却器维修中不可省略的一步。机油冷却器芯内部同时存在机油通道和冷却液通道，如果冷却器芯存在微小裂纹或砂眼，机油和冷却液会相互串通。机油进入冷却液会导致冷却液变质、散热能力下降；冷却液进入机油会导致机油乳化、润滑性能丧失，严重时造成轴瓦烧蚀。因此，无论冷却器芯外观是否完好，拆卸后都应进行压力测试，确认无泄漏后才能装回使用。

（1）不可省略的一步：泄漏测试是机油冷却器维修中不可省略的一步。

（2）机油和冷却液通道的串通风险：机油冷却器芯内部同时存在机油通道和冷却液通道，如果存在微小裂纹或砂眼，机油和冷却液会相互串通。

（3）机油进入冷却液的后果：机油进入冷却液会导致冷却液变质、散热能力下降。

（4）冷却液进入机油的后果：冷却液进入机油会导致机油乳化、润滑性能丧失，严重时造成轴瓦烧蚀。

（5）压力测试的必要性：无论冷却器芯外观是否完好，拆卸后都应进行压力测试，确认无泄漏后才能装回使用。

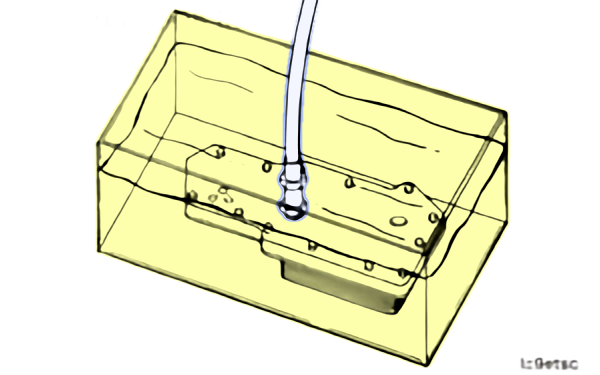

图3  对柴油机冷却器芯进行压力测试

四、安装与紧固

1. 拆除装运塞堵

安装前，确保拆下新机油冷却器芯上的装运塞堵。这是新件安装时容易被忽略的一步——装运塞堵如果不拆除，机油无法正常循环。

（1）拆除装运塞堵：安装前，确保拆下新机油冷却器芯上的装运塞堵。

（2）容易被忽略的一步：这是新件安装时容易被忽略的一步。

（3）装运塞堵不拆除的后果：装运塞堵如果不拆除，机油无法正常循环。

2. 组装密封垫、芯和盖

密封垫必须安装到位，不能扭曲或偏斜。

（1）组装密封垫、芯和盖：组装机油冷却器密封垫、芯和盖。

（2）密封垫安装到位：密封垫必须安装到位，不能扭曲或偏斜。

3. 紧固螺钉的扭矩要求

紧固螺钉时，按规定的顺序拧紧。如果机油冷却器盖没有凹痕，扭矩值为24 N·m（212 in-lb）。如果盖上有凹痕（图中箭头A指向凹痕位置），则需使用更高的扭矩值32 N·m（24 ft-lb）。按顺序拧紧的目的是让密封面受力均匀，避免局部翘曲导致漏油。

（1）按规定顺序拧紧：紧固螺钉时，按规定的顺序拧紧。

（2）无凹痕的扭矩值24 N·m：如果机油冷却器盖没有凹痕，扭矩值为24 N·m（212 in-lb）。

（3）有凹痕的扭矩值32 N·m：如果盖上有凹痕，则需使用更高的扭矩值32 N·m（24 ft-lb）。

（4）按顺序拧紧的目的：按顺序拧紧的目的是让密封面受力均匀，避免局部翘曲导致漏油。

五、最后步骤

1. 安装涡轮增压器供油管

安装涡轮增压器供油管。安装机油滤清器。加注冷却系统。

（1）安装涡轮增压器供油管：安装涡轮增压器供油管。

（2）安装机油滤清器：安装机油滤清器。

（3）加注冷却系统：加注冷却系统。

2. 连接蓄电池的安全纪律

连接蓄电池时注意：首先拆下负极电缆，最后连接负极电缆。这是防止蓄电池易爆气体被电弧引燃的基本安全纪律。

（1）连接顺序：连接蓄电池时注意，首先拆下负极电缆，最后连接负极电缆。

（2）安全纪律的原因：这是防止蓄电池易爆气体被电弧引燃的基本安全纪律。

3. 运转发动机检查泄漏

运转发动机，检查有无泄漏。重点观察机油冷却器盖结合面、涡轮增压器供油管接头和机油滤清器安装处。确认无渗漏后，才能投入正常运行。

（1）运转发动机检查泄漏：运转发动机，检查有无泄漏。

（2）重点观察部位：重点观察机油冷却器盖结合面、涡轮增压器供油管接头和机油滤清器安装处。

（3）确认无渗漏后投入运行：确认无渗漏后，才能投入正常运行。
