同步发电机调整特性及应用

摘要： 当发电机负载电流变化时，为保持端电压不变，必须调节发电机的励磁电流。当n＝nN、U＝常数、cosφN＝常数时，励磁电流If和负载电流I的关系曲线If=f（I）称为发电机的调整特性。调整特性直接反映了发电机在恒压运行条件下励磁电流随负载变化的规律，是AVR调压逻辑设计和励磁系统容量评估的重要依据。本文围绕调整特性的定义、不同功率因数下的曲线形态、与励磁调节的对应关系及其在柴油发电机组中的实际意义展开系统分析。

一、调整特性的基本概念

1. 调整特性的定义

（1）定义。当发电机负载电流变化时，为保持端电压不变，必须调节发电机的励磁电流。当n＝nN、U＝常数、cosφN＝常数时，励磁电流If和负载电流I的关系曲线If=f（I）称为发电机的调整特性。

（2）三个恒定条件。调整特性的测取需要保持转速为额定同步转速、端电压恒定、功率因数恒定。这三个条件缺一不可。端电压恒定意味着需要通过励磁调节来补偿负载变化引起的电压波动，这正是调整特性所要描述的调节规律。

2. 调整特性与外特性的关系

（1）互为逆关系。调整特性与外特性在某种意义上互为逆关系。外特性描述的是在励磁电流恒定时端电压随负载电流的变化，而调整特性描述的是在端电压恒定时励磁电流随负载电流的变化。前者反映的是"不调节会怎样"，后者反映的是"要调节多少"。

（2）工程分工。外特性主要用于评估发电机的电压变化率和电压稳定性，调整特性则主要用于设计AVR的调压曲线和评估励磁系统的容量需求。两者结合，才能完整描述发电机在恒压运行条件下的励磁调节需求。

二、不同功率因数下的调整特性形态

1. 感性和纯电阻负载下的上升特性

（1）曲线形态。图1表示带不同功率因数负载时，同步发电机的调整特性。由图可见，它与外特性的变化趋势正好相反，对于感性和纯电阻负载，转子电流随负载增加而增加，调整特性是上升的。

（2）物理原因。感性和纯电阻负载下，电枢反应去磁，负载电流增加时端电压趋于下降。为维持端电压不变，必须增加励磁电流以补偿去磁效应。负载电流越大，需要补偿的去磁效应越强，所需励磁电流也越大，因此调整特性上升。

（3）上升斜率的差异。不同功率因数下，调整特性的上升斜率不同。功率因数越低（感性越强），直轴去磁分量越大，所需励磁电流的增量也越大，调整特性上升越陡。纯电阻负载下，电枢反应以交轴为主，去磁效应较弱，调整特性上升较缓。

2. 容性负载下的下降特性

（1）曲线形态。而在容性负载下，因负载电流的助磁作用，特性是下降的。

（2）物理原因。容性负载下，电枢反应助磁，负载电流增加时端电压趋于上升。为维持端电压不变，必须减小励磁电流以抵消助磁效应。负载电流越大，助磁效应越强，所需励磁电流越小，因此调整特性下降。

（3）下降斜率的差异。容性负载下调整特性的下降斜率同样与功率因数有关。容性越强，助磁效应越显著，调整特性下降越陡。在严重容性负载下，即使励磁电流降至零，端电压仍可能高于额定值，此时AVR已无法通过减小励磁来维持电压，需要采取投入电抗器等额外措施。

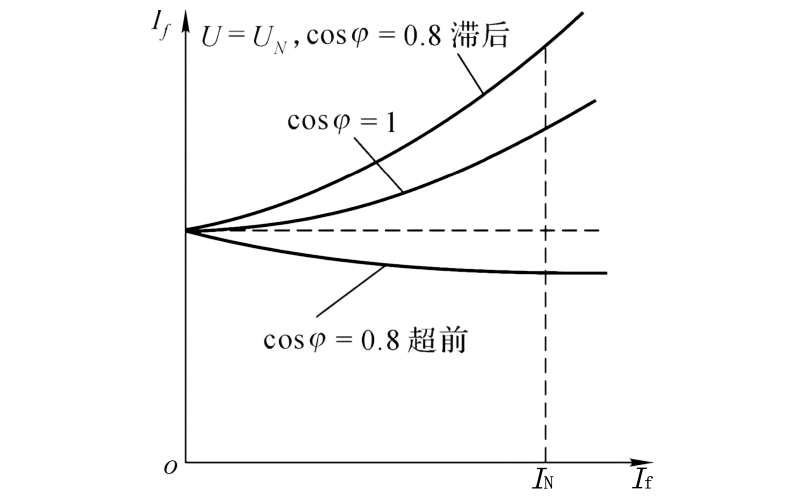

图1  同步交流发电机的调整特性

三、调整特性与AVR调压逻辑的对应关系

1. AVR调压的基本原理

（1）电压偏差检测。AVR通过电压互感器检测发电机端电压，与基准电压比较得到电压偏差信号。

（2）励磁电流调节。根据电压偏差信号，AVR调节励磁电流的大小，使端电压回到基准值附近。调整特性描述的就是这一调节过程中励磁电流随负载电流变化的稳态规律。

2. 调整特性在AVR设计中的应用

（1）调压曲线的确定。AVR的调压曲线本质上就是调整特性的逆曲线。根据调整特性，可以确定在不同负载电流下AVR应输出的励磁电流数值，从而设计调压曲线。

（2）励磁容量的评估。调整特性上额定负载对应的励磁电流即为额定励磁电流，该数值决定了励磁系统的容量需求。如果调整特性上升过陡，说明负载变化时励磁电流需求变化剧烈，AVR需要具备较快的响应速度和较大的容量裕度。

四、与柴油发电机组运行的关联

1. 负载变化时励磁调节的需求

（1）感性负载下的励磁调节。柴油发电机组带感性负载时，调整特性上升，负载增加时需要AVR及时增加励磁电流。如果AVR响应速度不够，端电压会出现暂时下降，待励磁电流跟上后才恢复。

（2）容性负载下的励磁调节。柴油发电机组带容性负载时，调整特性下降，负载增加时需要AVR及时减小励磁电流。如果AVR响应速度不够，端电压会出现暂时上升。在严重容性负载下，即使AVR将励磁电流降至零，助磁效应仍可能使端电压高于额定值，这是柴油发电机组需要特别注意的运行风险。

2. 励磁系统容量设计的依据

（1）额定励磁电流的确定。调整特性上额定负载对应的励磁电流即为额定励磁电流IfN，该数值是励磁系统容量设计的基本依据。励磁系统的额定输出电流应大于IfN，并留有足够的裕度。

（2）强励倍数的确定。调整特性还反映了负载变化时励磁电流的较大需求。对于可能需要承受突加负载的柴油发电机组，励磁系统需要具备一定的强励能力，强励倍数通常为额定励磁电流的1.5～2倍。

3. 并联运行无功分配的关联

（1）调整特性一致性的重要性。多台柴油发电机组并联运行时，各台机组调整特性的一致性直接影响无功功率的分配。如果两台机组的调整特性差异较大，在相同的端电压和负载电流下，它们所需的励磁电流不同，并联后会出现无功环流。

（2）无功分配调节。为改善并联运行的无功分配，可以在AVR中设置无功分配调节环节，通过调整各台机组的调压曲线斜率，使各台机组在相同端电压下承担按容量比例分配的无功功率。

总结

调整特性是发电机在转速、端电压和功率因数恒定时，励磁电流与负载电流的关系曲线。感性负载和纯电阻负载下，电枢反应去磁，调整特性上升；容性负载下，电枢反应助磁，调整特性下降。调整特性与外特性互为逆关系，外特性反映"不调节会怎样"，调整特性反映"要调节多少"。调整特性是AVR调压曲线设计和励磁系统容量评估的重要依据。对于柴油发电机组，调整特性决定了负载变化时AVR的励磁调节需求，感性负载下需要及时增加励磁，容性负载下需要及时减小励磁，严重容性负载下即使励磁降至零也可能无法维持电压。调整特性的一致性还直接影响并联运行的无功分配。理解调整特性，对于柴油发电机组的AVR设计、励磁系统选型和并联运行稳定性分析具有实际的工程意义。
